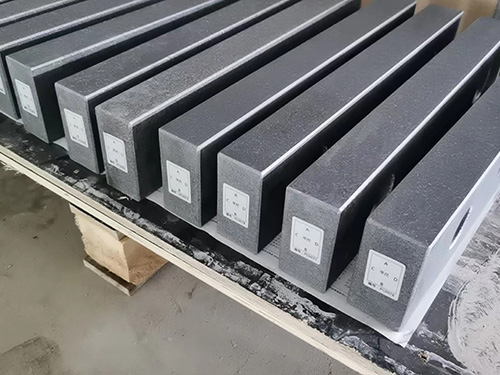

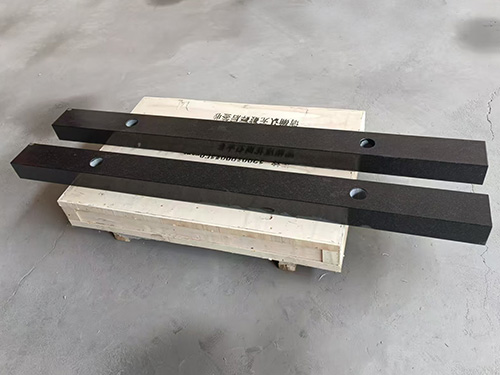

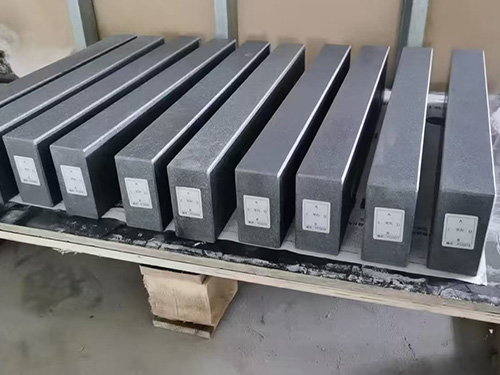

花崗石平行規選用石材經機械加工然后手工精磨制成??蛇x石材有“濟南青”“泰山青”“泰山青白?!钡?,這些石材都具備強度大,質地均勻,穩定性好,能在重負荷及一般溫度變化下保持相對較高的精度,并且具有不生銹、不變型、不磁化、易清理、維護方便等優點。是機械工廠的理想測量工具。與其相應的量具還有:花崗石方箱、花崗石平尺和花崗石V型塊等。
花崗石平行規又稱大理石平行規均為成對生產,能替代等高墊塊,主要用于測量工件的平行度,花崗石平行規要求直線度和平行度符合JB/T7975-1999?;◢徥叫幸?guī)是基準測量工具,對儀器儀表、工具、機械制件的檢驗,都是理想的基準面。
花崗石平行規的特點:
(1)剛性好;
(2)花崗石經長期時效,組織結構均勻,膨脹系數,內應力消失,不變形,
(3)不怕酸,堿液物侵蝕,不會生銹,不必涂油,不易粘微塵,免維護,保養方便簡單,使用壽命長;
(4)不磁化,測量時能平滑移動,無滯澀感,不受潮濕影響,平面度穩定良好;
(5)不會出現劃痕,不受恒溫條件阻止,在常溫下也能保持測量精度。
花崗石平行規的精度檢測
測前準備
1、需要有2名以上計量檢定員。
2、需要有花崗石平行規檢定裝置:電子水平儀、檢測橋板、平板、千分表、等高墊塊。
花崗石平行規的直線度檢測
將花崗石平行規用等高墊塊支承在距平尺兩端2L/9的標準支承標記處,根據花崗石平行規工作面長度選擇適當?shù)臋z測橋板(一般按8~10個跨步,跨距在50~500mm之間);然后將橋板置于花崗石平行規的一端把水平儀固定在橋板上;橋板按跨距逐步地從花崗石平行規的一端移至另一端,每移動一個跨距從分度直為0.001mm/m的電子水平儀上讀取該位置讀數;其大值與小值之差即為花崗石平行規工作面的直線度誤差。工作面任意200mm的直線度誤差,可選擇50mm或100mm的橋板,按上述方法在任意200mm內進行檢驗確定。
花崗石平行規的平行度檢測
檢測花崗石平行規上工作面與下工作面的平行度,工作面與下支承面的平行度將花崗石平行規以工作面(或以支承腳支承面)為基面放在平板上,用裝在表架上的分度值為0.001mm的千分表在其工作面上測出不少于三處的高度差值,為平行度誤差。當不具備適用的平板時,允許將花崗石平行規側面放在某一支承面上,用分度值為0.002mm杠桿千分尺或帶分度值為0.002mm千分表的檢具測量花崗石平行規的高度差。
花崗石平行規的自然撓度檢測
將平行規用等高塊支承在距平尺兩端2L/9的標準支承標記處并置于基準平面上,用分度值為0.001mm的指示表或比較儀,在工作面長度中間測量讀數;然后將等高塊移至支承距離位置(花崗石平行規兩端),穩定10min后由指示表或比較儀讀數;兩次讀數值之差即為花崗石平行規的自然撓度。
平行規的產品規格:
平行規 | 規格 (mm) | 工作面平面度相對面平行度 | 工作面間垂直度 | 每對平行規H.W等長之差 | |||
精度等級μm | |||||||
00 | 0 | 00 | 0 | 0 | 0 | ||
160×25×16 | 1.5 | 3 | 20 | 40 | 1.5 | 3 | |
250×40×25 | 2 | 4 | 30 | 60 | 2 | 4 | |
400×63×40 | 4 | 8 | 40 | 580 | 4 | 8 | |
630×100×63 | 6 | 12 | 50 | 100 | 6 | 12 |
